Präzisionswerkzeuge
Made in Germany

Auswechselbare
Einsätze

für die Reihen 600, 700, 701, 900 und 905

Produkteigenschaften

  • Auswechselbare Einsätze für die reihen 600, 700, 701, 900, 905
  • Maximale Flexibilität durch verschiedene Geometrien bei gleichem Trägerwerkzeug
  • kostengünstiger Austausch bei Verschleiß
  • Einsätze verschiedener Größe auf verschiedenen Trägerwerkzeugen einsetzbar
Datenblatt Einsätze

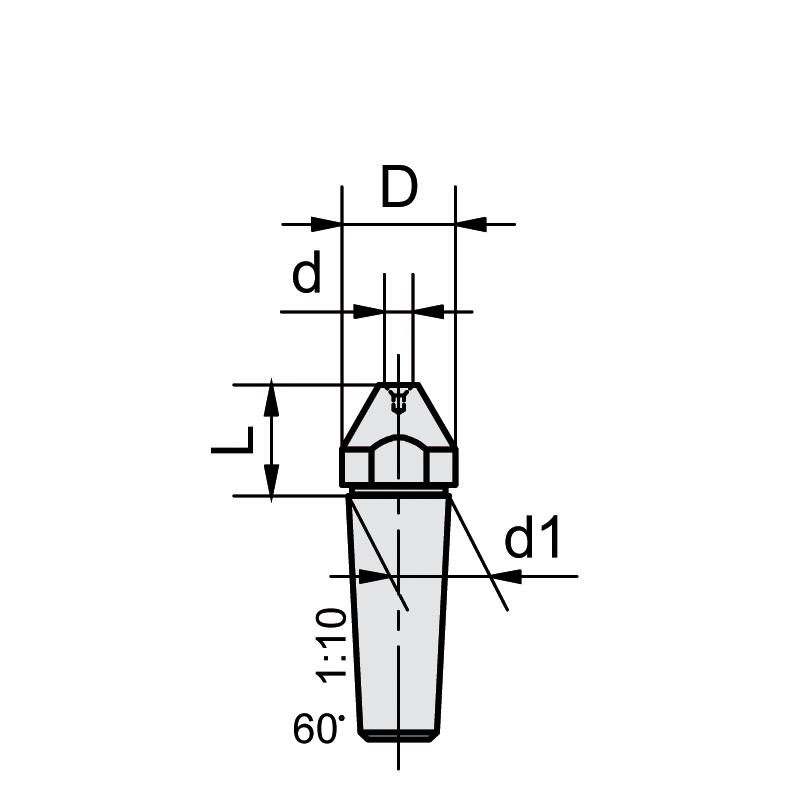

Spitzkörner

…/1

d1: 12  |  D: 14  |  L: 20

d1: 14  |  D: 16  |  L: 21

d1: 18  |  D: 22  |  L: 27

d1: 24  |  D: 28  |  L: 34

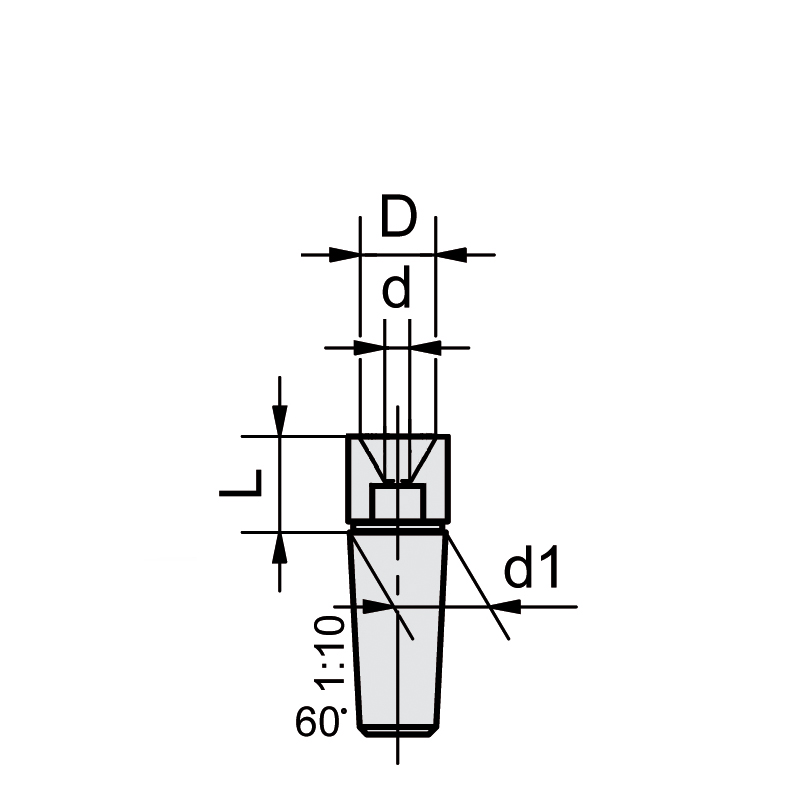

Hohlkörner

…/2

d1: 12  |  D: 14  |  d1: 4  |  L: 15

d1: 14  |  D: 16  |  d1: 4  |  L: 17

d1: 18  |  D: 22  |  d1: 5  |  L: 21

d1: 24  |  D: 28  |  d1: 6  |  L: 27

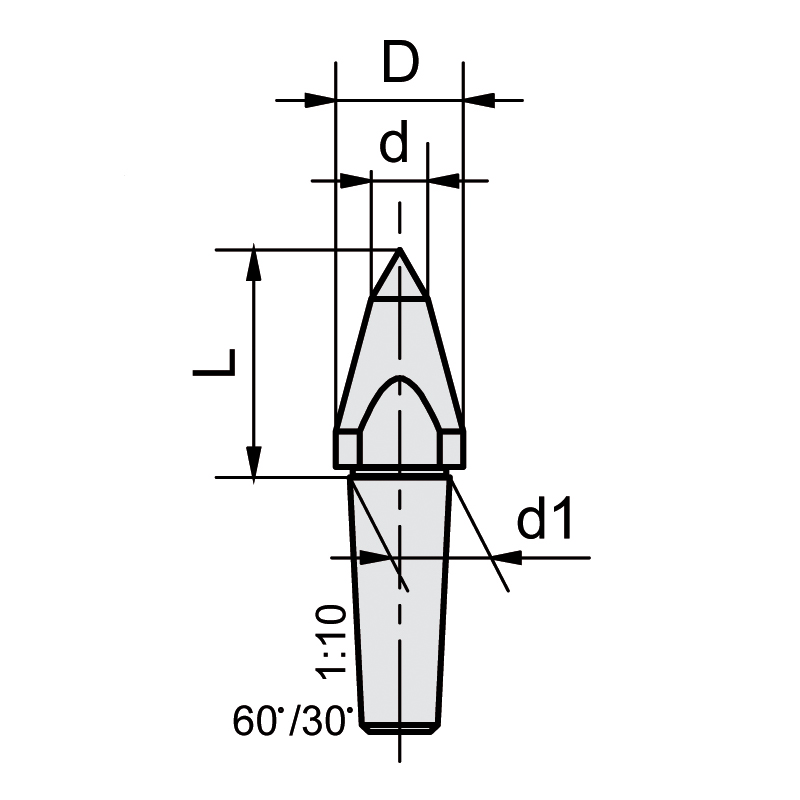

Gr. Spitzkörner

…/3

d1: 12  |  D: 17  |  L: 23

d1: 14  |  D: 25  |  L: 31

d1: 18  |  D: 32  |  L: 40

d1: 24  |  D: 38  |  L: 45

Kegel

…/4

d1: 12  |  D: 28  |  d1: 13  |  L: 23

d1: 14  |  D: 44  |  d1: 24  |  L: 28

d1: 18  |  D: 55  |  d1: 30  |  L: 34

d1: 24  |  D: 68  |  d1: 36  |  L: 41

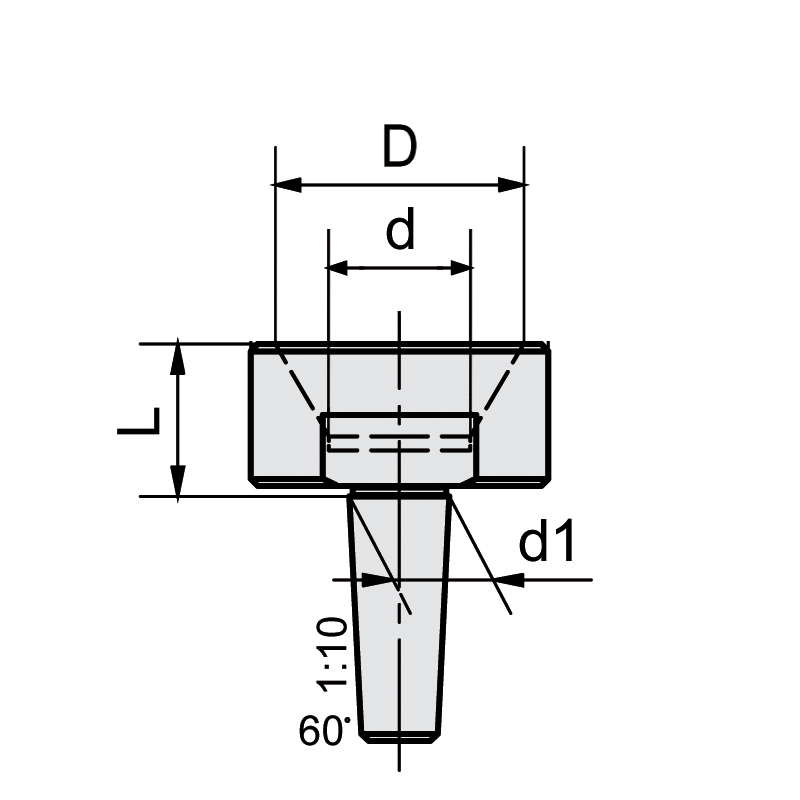

Hohlkegel

…/5

d1: 12  |  D: 20  |  d1: 10  |  L: 17

d1: 14  |  D: 35  |  d1: 20  |  L: 23

d1: 18  |  D: 42  |  d1: 25  |  L: 28

d1: 24  |  D: 60  |  d1: 37  |  L: 35

Kopierkörner

…/6

d1: 12  |  D: 14  |  d1: 4  |  L: 32

d1: 14  |  D: 18  |  d1: 8  |  L: 35

d1: 18  |  D: 22  |  d1: 8  |  L: 43

d1: 24  |  D: 28  |  d1: 10  |  L: 52

Hohlkegel

…/7

d1: 12  |  D: 11  |  d1: 4  |  L: 15

d1: 14  |  D: 22  |  d1: 4  |  L: 17
