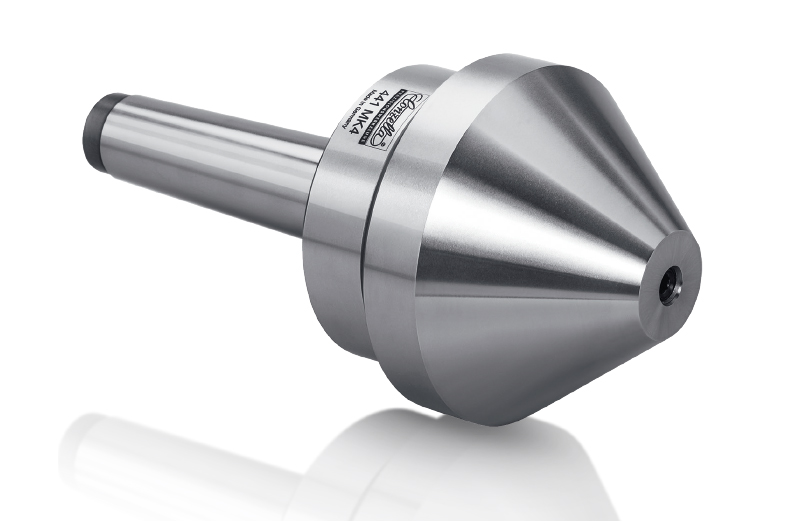

Reihe 400

Mitlaufende
Präzisions-Zentierkegel

Produkteigenschaften

Zur Bearbeitung von Rohren und Hohlkörpern mit großen Bohrungen oder Zentren
Komplettes Werkzeug gehärtet und geschliffen
Wartungsfreie Dauerschmierung

TYPE 421

MK: 2
D: 60
d: 20
d1: 17,78
L: 73
l1: 66
a: 60°
Drehzahl max. [1/min]: 4000
Werkstückgewicht max. an d [kg]: 140
Werkstückgewicht max. an D [kg]: 200
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,85

TYPE 431

MK: 3
D: 80
d: 30
d1: 23,83
L: 86
l1: 78
a: 60°
Drehzahl max. [1/min]: 3500
Werkstückgewicht max. an d [kg]: 250
Werkstückgewicht max. an D [kg]: 450
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 3,30

TYPE 432

MK: 3
D: 100
d: 30
d1: 23,83
L: 100
l1: 92
a: 75°
Drehzahl max. [1/min]: 3000
Werkstückgewicht max. an d [kg]: 250
Werkstückgewicht max. an D [kg]: 400
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,85

TYPE 441

MK: 4
D: 100
d: 30
d1: 31,27
L: 101
l1: 92
a: 75°
Drehzahl max. [1/min]: 3000
Werkstückgewicht max. an d [kg]: 300
Werkstückgewicht max. an D [kg]: 650
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,85

TYPE 442

MK: 4
D: 125
d: 50
d1: 31,27
L: 91
l1: 82
a: 75°
Drehzahl max. [1/min]: 3000
Werkstückgewicht max. an d [kg]: 500
Werkstückgewicht max. an D [kg]: 650
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 4,85

TYPE 451

MK: 5
D: 125
d: 50
d1: 44,40
L: 92
l1: 82
a: 75°
Drehzahl max. [1/min]: 3000
Werkstückgewicht max. an d [kg]: 1400
Werkstückgewicht max. an D [kg]: 1800
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 4,85

TYPE 452

MK: 5
D: 150
d: 50
d1: 44,40
L: 112
l1: 102
a: 75°
Drehzahl max. [1/min]: 2800
Werkstückgewicht max. an d [kg]: 1200
Werkstückgewicht max. an D [kg]: 1900
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 9,56

TYPE 453

MK: 5
D: 200
d: 50
d1: 44,40
L: 136
l1: 126
a: 75°
Drehzahl max. [1/min]: 1800
Werkstückgewicht max. an d [kg]: 1000
Werkstückgewicht max. an D [kg]: 2000
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 15,20

TYPE 461

MK: 6
D: 150
d: 50
d1: 63,35
L: 112
l1: 102
a: 75°
Drehzahl max. [1/min]: 2800
Werkstückgewicht max. an d [kg]: 2000
Werkstückgewicht max. an D [kg]: 2800
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 9,56

TYPE 462

MK: 6
D: 200
d: 50
d1: 63,35
L: 136
l1: 126
a: 75°
Drehzahl max. [1/min]: 1800
Werkstückgewicht max. an d [kg]: 1800
Werkstückgewicht max. an D [kg]: 2800
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 15,20
