Präzisionswerkzeuge
Made in Germany

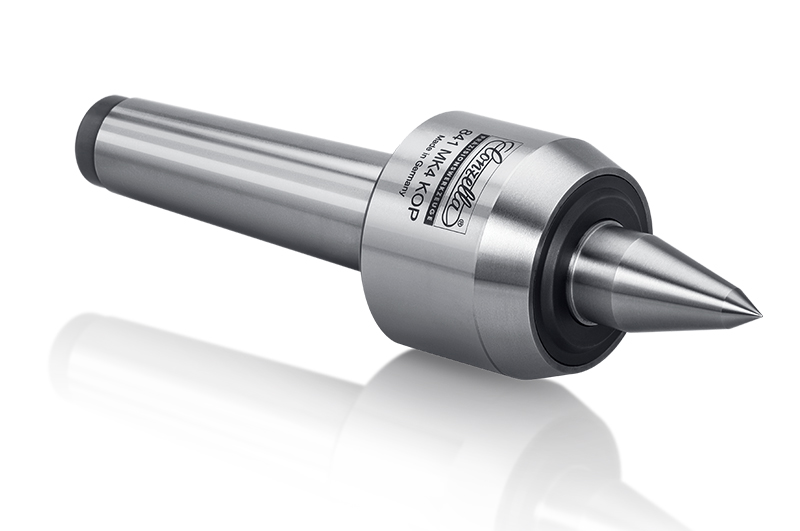

Reihe 800 Kop
Mitlaufende
Präzisions-Drehbankspitze
Produkteigenschaften
- „Schwerarbeiter“ für konventionelle Anwendungen
- Schlanke Körnerspitze [KOP] für besseren Zugang zum Werkstück bei begrenztem Arbeitsraum
- Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl
- Lageranordnung für hohe Axialkräfte
- Komplettes Werkzeug gehärtet und geschliffen
- Hohe Rundlaufgenauigkeit
- Wartungsfreie Dauerschmierung
- Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit
MK: 2
D: 45
d: 20
d1: 17,78
L: 87
l1: 37
l2: 43
l3: 8
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 100
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78
MK: 3
D: 45
d: 20
d1: 23,83
L: 88
l1: 37
l2: 43
l3: 8
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 150
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 1,78
MK: 3
D: 60
d: 24
d1: 23,83
L: 106
l1: 47
l2: 52
l3: 10
Drehzahl max. [1/min]: 4300
Werkstückgewicht max. [kg]: 300
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 2,55
MK: 4
D: 60
d: 24
d1: 31,27
L: 107
l1: 47
l2: 52
l3: 10
Drehzahl max. [1/min]: 4300
Werkstückgewicht max. [kg]: 400
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 2,55
MK: 4
D: 76
d: 32
d1: 31,27
L: 130
l1: 61
l2: 60
l3: 12
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 600
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,30
MK: 5
D: 78
d: 32
d1: 44,40
L: 132
l1: 61
l2: 60
l3: 12
Drehzahl max. [1/min]: 3200
Werkstückgewicht max. [kg]: 1200
Rundlauf-Abweichung max. [mm]: 0,005
Axialdruck max. [kN]: 4,30
MK: 5
D: 96
d: 42
d1: 44,40
L: 157
l1: 71
l2: 74
l3: 16
Drehzahl max. [1/min]: 2600
Werkstückgewicht max. [kg]: 1400
Rundlauf-Abweichung max. [mm]: 0,007
Axialdruck max. [kN]: 6,60
MK: 6
D: 110
d: 52
d1: 63,35
L: 178
l1: 86
l2: 82
l3: 20
Drehzahl max. [1/min]: 2000
Werkstückgewicht max. [kg]: 2500
Rundlauf-Abweichung max. [mm]: 0,010
Axialdruck max. [kN]: 8,39
