Präzisionswerkzeuge
Made in Germany

Reihe 804

Mitlaufende
Präzisions-Drehbankspitze

Produkteigenschaften

  • Ideal für den Einsatz bei vibrationsempfindlichen Bearbeitungsaufgaben
  • Federung der Laufspitze zum Druck und Längenausgleich – stoßdämpfend
  • Extrem steife Ausführung mit zusätzlicher Schaftlagerung
  • Präzisions-Wälzlagerung mit zusätzlicher Axialabstützung
  • Laufspitze aus durchgehärtetem Werkzeugstahl
  • Komplettes Werkzeug gehärtet und geschliffen
  • Wartungsfreie Dauerschmierung
  • Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit

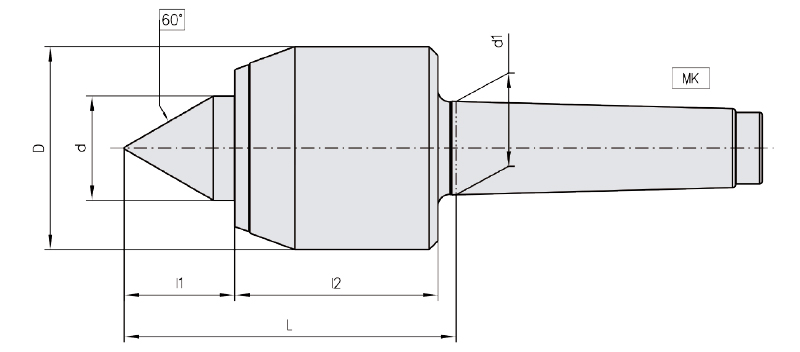

Datenblatt Reihe 804

MK: 3
D: 60
d: 28
L: 95
l1[mm]: 31
Federweg [mm]: 0,9
Drehzahl max. [1/min]: 5000
Werkstückgewicht max. [kg]: 300
Rundlauf-Abweichung max. [mm]: 0,005

MK: 4
D: 68
d: 35
L: 111
l1[mm]: 37
Federweg [mm]: 1,0
Drehzahl max. [1/min]: 4000
Werkstückgewicht max. [kg]: 600
Rundlauf-Abweichung max. [mm]: 0,005

MK: 5
D: 92
d: 50
L: 146
l1[mm]: 51
Federweg [mm]: 1,7
Drehzahl max. [1/min]: 3500
Werkstückgewicht max. [kg]: 1000
Rundlauf-Abweichung max. [mm]: 0,005
